Padrão de Formatação de Imagens


Todo EPS, sem exceção, deverá ser gerado por programa de tratamento de imagens, preferencialmente o Photoshop. Os EPS gerados a partir de programa vetorial (Corel Draw, Corel Ventura, PageMaker, Indesign, QuarkXPress, Adobe Ilustrator, etc.) ou PDF deverão ser convertidos para imagem, seguindo os passos a seguir.


• A partir de um arquivo EPS Vetor

Abrir arquivos
Abrir o arquivo EPS no Photoshop.

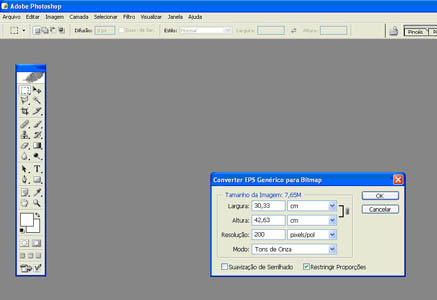

Definir Padrões

Definir os seguintes padrões para conversão em imagem:
- Resolução : 200 pixels/polegada
- Modo: Tons de cinza

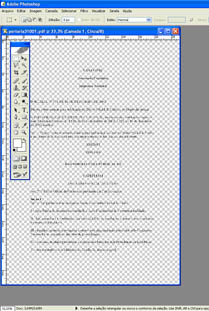

Resultado da Imagem
Achatar Imagem
A imagem aparecerá com fundo transparente que deverá ser "achatada".
Menu "Camada" > "Achatar Imagem"

Imagem Achatada
Menu Arquivo/Salvar             Como
Imagem achatada (sem fundo transparente).

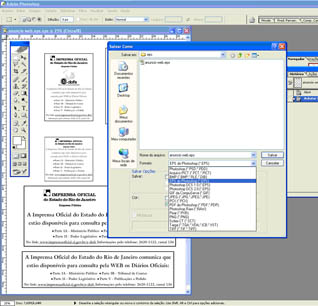

Menu "Arquivo" > "Salvar como"

Selecionar EPS do             PhotoShop
Opções do EPS
Selecionar EPS do Photoshop.
Atenção: Não utilizar caracteres especiais nem espaços entre palavras no nome do arquivo.
Opções do EPS – Marcar opção de "Visualização de TIFF" (8 bits/Pixel).

Opções do EPS 2
Não marcar nenhuma             opção
Opções do EPS – Marcar opção de codificação Binária.
NÃO MARCAR NENHUMA OUTRA OPÇÃO.
Clicar em "OK".


O EPS está pronto.
Agora faça uma impressão para conferir o arquivo.


• A partir de um arquivo PDF

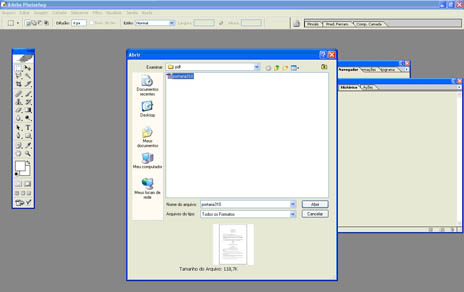

Abrir Arquivo PDF             no PhotoShop
Abrir o arquivo PDF no Photoshop.

Escolher a página             do PDF a ser convertida em EPS.
Escolher a página do PDF a ser convertida em EPS.

Definir os padrões             para conversão de imagem
Definir os seguintes padrões para conversão em imagem:
- Resolução: 200 pixels/polegada
- Modo: Tons de cinza

A imagem aparecerá             com fundo transparente que deverá se achatada
Menu camada/Achatar             Imagem
A imagem aparecerá com fundo transparente que deverá ser “achatada”.
Menu "Camada" > "Achatar Imagem"

Imagem achatada             (sem fundo transparente).
Menu Arquivo/Salvar             Como
Imagem achatada (sem fundo transparente).
Menu "Arquivo" > "Salvar como"

Selecionar EPS do             Photoshop.
Opções do EPS -             Marcar opção de Visualização de TIFF
Selecionar EPS do Photoshop.
Atenção: Não utilizar caracteres especiais nem espaços entre palavras no nome do arquivo.
Opções do EPS - Marcar opção de "Visualização de TIFF" (8 bits/Pixel).

Opções do EPS –             Marcar opção de codificação Binária.
NÃO MARCAR NENHUMA             OUTRA OPÇÃO.
Opções do EPS – Marcar opção de codificação Binária.
NÃO MARCAR NENHUMA OUTRA OPÇÃO.
Clicar em "OK".

O EPS está pronto.
Fazer uma impressão para conferir o arquivo.

• Formatação da Imagem

Na formatação de imagens deverão ser observados os parâmetros a seguir:
I - largura de 8, 12 ou 25 centímetros;
II - altura de, no máximo, 38,5 centímetros;
III - geração em preto e branco e/ou tons de cinza (Grayscales);
IV - extensão do tipo EPS;
V - resolução de 200 dpi (pontos por polegadas);
VI - Pré-Visualização (preview) do EPS em 8 bits com 72 dpis.

Observações

A - Textos e imagens deverão ser salvos em arquivos distintos e devidamente nomeados;
B - No arquivo Texto deverá estar indicada a posição exata de inserção do arquivo Imagem;

erro11

C - Consideram-se imagens, nesse contexto, os gráficos, quadros, formulários, equações, fórmulas, balanços e peças informativas institucionais;
D - Opção de visualização em 8 Bits;
E - Utilizar no máximo 30 caracteres para nomenclatura, não podendo utilizar caracteres como: acentos, pontuações e espaços entre palavras, ex : ~ ^ - . ! @ # $ ;
F - Não esquecer que deverão ser respeitadas as normas de publicação quanto à tipologia (Fonte arial), tamanho da fonte (corpo 7), entrelinha (8 pt), sem kerning.
G - Quando for enviada uma sequência de imagens, que necessitem sair numa ordem específica, a nomenclatura das mesmas deve conter numeração com dois dígitos (ex. 01, 02...) para a correta ordenação sistêmica das mesmas: ex: Imagem 01, Imagem 02, Imagem 03, Imagem 04...Imagem 10, Imagem 11.

Padronização de cabeças de atas e publicações com logotipos


Para publicação de um título com logotipo nas laterais é necessário que todo o bloco esteja em uma única imagem em EPS, inclusive o texto com nome e CNPJ da empresa. O sistema está programado para receber somente imagens de 8, 12 e 25 cm de largura, não aceitando imagens em formato diferente dos padrões. Conforme a norma de publicação Art. 38, parágrafo primeiro: “ § 1º Textos e imagens deverão ser salvos em arquivos distintos e devidamente nomeados;” não será permitida a inclusão de imagens dentro de arquivos RTF.
